Beschreibung

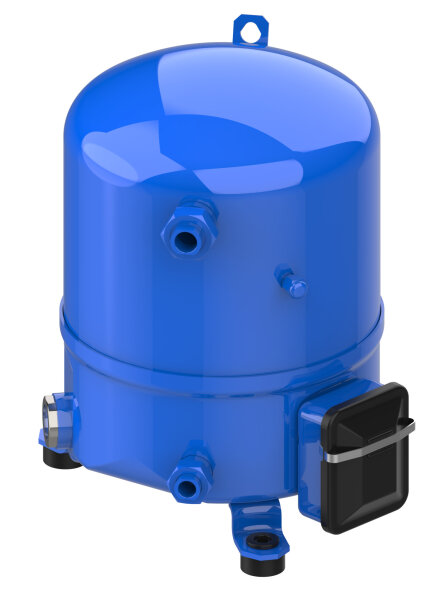

Hubkolbenverdichter MTZ28-4VI |
Kälteleistung(W) bei To (Umgebungstemperatur +32° C)(EN 12900/CECOMAF) |
||||||||||
Model | Kältemittel | Spannung |
20° |
15° |
10° |
5° |
0° |
-5° |
-10° |
-15° |
MTZ28-4VI | R134A | 400V-3-50Hz |
7660 |
6120 |
4820 |
3730 |
2840 |
2130 |
1560 |
1120 |
10° |
5° |
0° |
-5° |
-10° |
-15° |
-20° |
-25° |
|||
R404A | 400V-3-50Hz |
8640 |
7040 |
5640 |
4450 |
3430 |
2570 |
1850 |
1250 |
Eigenschaften |
Wert |
Typ | MTZ |
Gewicht [kg] | 25,5 [kg] |
01. Typencode (auf dem Verdichter-Typenschild) | MTZ28JE4AVE |
02. Sauganschluss | 1" Rotolock |
03. Druckanschluss | 1" Rotolock |
04. Sauganschluss inkl. beiliegendem Lötstutzen | 1/2" ODF |
05. Druckanschluss inkl. beiliegendem Lötstutzen | 3/8" ODF |
06. Ölschauglas | geschraubt |
07. Ölausgleichsleitung | 3/8'' flare SAE |
08. Ölablaßanschluss | Keine |
09. ND Meßanschluss | Schrader |
10. internes Überströmventil | 30 bar / 8 bar |
11. Zylinder | - |
12. Hubvolumen | 48.1 cm3/rev |
13. Hubvolumen bei 50Hz | 8.4 m3/h |
14. Hubvolumen bei 60Hz | 10.1 m3/h |
15. Nenndrehzahl bei 50Hz | 2900 rpm |
16. Nenndrehzahl bei 60Hz | 3600 rpm |
17. Nennspannung bei 50Hz | 380-400V/3/50Hz |
18. Nennspannung bei 60Hz | 460V/3/60Hz |
19. Spannungsbereich bei 50 Hz | 340-440 V |
20. Spannungsbereich bei 60 Hz | 414-506 V |
21. Wicklungswiderstand (zwischen 2 Pins) | 7.11 Ohm |
22. Wicklungswiderstand (zwischen Phase 1-2) | 7.11 Ohm |
23. Wicklungswiderstand (zwischen Phase 1-3) | 7.11 Ohm |
24. Wicklungswiderstand (zwischen Phase 2-3) | 7.11 Ohm |
25. Hauptwicklungswiderstand | - |
26. Hilfswicklungswiderstand | - |
27. Maximale Betriebsstrom (MCC) | 7.5 A |
28. Maximaler Abschaltstrom (MMT) | - |
29. Anlaufstrom (LRA) | 23 A |
30. Motorschutz | Interner Überlastschutz |
31. Gewicht netto | 23 kg |
32. Ölfüllmenge | 1 litre |
33. Öltyp | POE - 160PZ |
34. Zul. Kältemittel | R404A, R507A, R134a, R407C |
35. Max. Kältemittelfüllmenge | 3 kg |
36. Zulassung (CE) | CE certified |
Zulassung (UL) | UL certified (file SA6873) |
38. Zulassung (CCC) | CCC certified |
39. Prüfdruck (Niederdruckseite) | 25 bar(g) |
40. Prüfdruck (Hochdruckseite) | 30 bar(g) |
41. Maximaler Differenz-Prüfdruck | 30 bar |
42. Maximale Verdichterstarts pro Stunde | 12 |
